"전통적인 정밀주조의 한계"
효율성, 리드타임, 생산 능력
용융된 금속을 거푸집(주형)에 부어 원하는 형상을 만드는 전통적인 주조 방식은 인류가 수천 년간 사용해 온 기술입니다.
지난 세기 동안에는 왁스로 만든 패턴을 녹여낸 후, 세라믹 주형을 이용해 금속 부품을 제조하는 정밀 주조 방식이 도입되며 많은 혁신적 이점을 가져왔습니다.
그러나 오늘날처럼 복잡하고 다양한 제품을 생산해야 하는 시대에는 이 방식도 여전히 느리고 비용이 많이 드는 공정입니다.
정밀 주조의 생산 기간은 일반적으로 수개월에 이르며, 비용은 수억 원에 달할 수 있습니다.
광범위한 응용 분야와 다양한 수요에도 불구하고, 이 산업은 여전히 효율성, 리드 타임, 생산 능력 측면에서 여러 한계에 직면해 있습니다.
* 왁스 패턴과 3D프린팅 패턴의 장단점
| 장점 | 단점 | |
| 3D프린터 패턴 | 복잡한 형상 가능 짧은 리드 타임 (2-3일) 금형 대비 저렴한 비용 금형 수정 비용 절감 패턴 수정 불필요 |
소량생산 |
| 왁스 패턴 | 대량 생산 저렴한 소재비용 |
형상제약 금형제작 필요 - 긴 리드타임 (8-12주) 금형제작이 큰 초기투자 비용 패턴 수정 가능성 발생 |
3D프린팅 패턴을 이용한 주조의 좋은 점은 무엇인가요?
전통적인 정밀주조에 3D프린팅을 적용하면 어떻게 될까요?

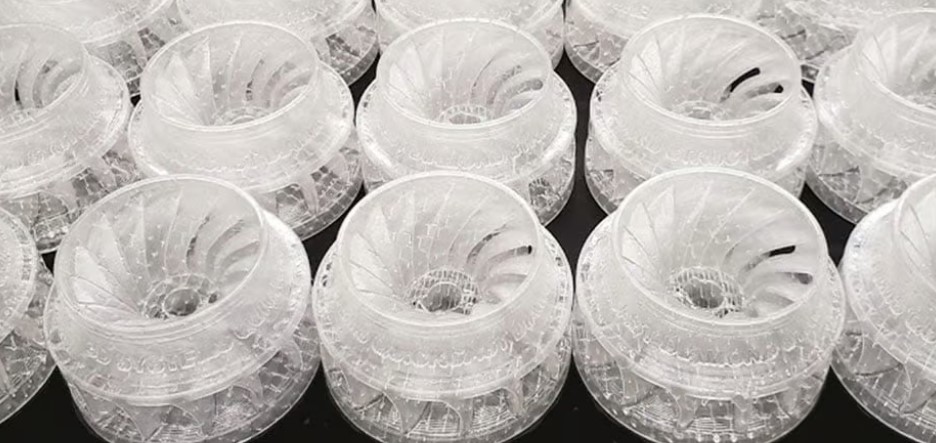

- 3D프린팅 패턴

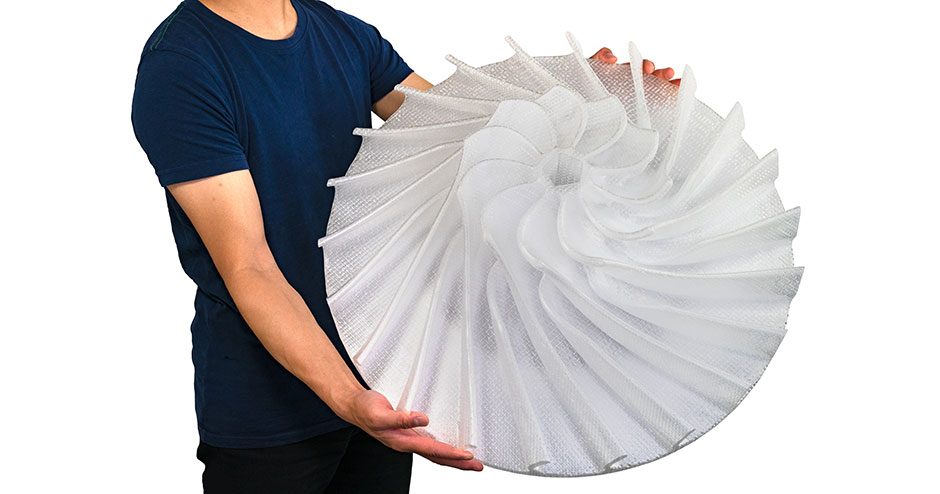

- 세부형상 표현 및 대형 크기 제품
- SLA 프린터 다양한 크기의 형상과 매우 복잡하며 가벼운 패턴을 한조각으로 생성할 수 있어 조립량을 최소화
- 부품 수축이나 뒤틀림이 거의 없이 모두 동일한 탁월한 해상도와 정확도를 제공
- 경제적 효용성
- 소량 생산을 위한 다이렉트 패턴 3D프린팅으로 금형 제작 시간과 비용을 절감
- Quickcast 빌드 스타일과 캐스팅 전용 소재로 전통적인 패턴 제작기술보다 비용이 저렴
- 무료로 제공되는 3D Sprint 소프트웨어는 출력을 위한 과정을 빠르고 효율적으로 진행하는 데 필요한 모든 기능 제공
- 금형 보관 장소 및 비용 불필요

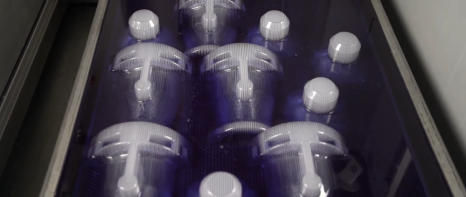

- 하루종일 생산
- 3D프린터는 프린팅이 완료될때까지 무인으로 실행되기에 24시간 가동 가능
- 향상된 캐스팅 소재
- 3D 시스템즈 사의 고급 Accura 주물용 소재를 사용시 운송 및 보관이 용이한 기하학적 안정성
- 깨끗한 연소를 위한 정밀주조 모델을 빠르고 정밀하게 생성
- Accura Fidelity 소재는 특히 항공우주 기반 주조 패턴 생산에 사용되는 무 안티몬 소재

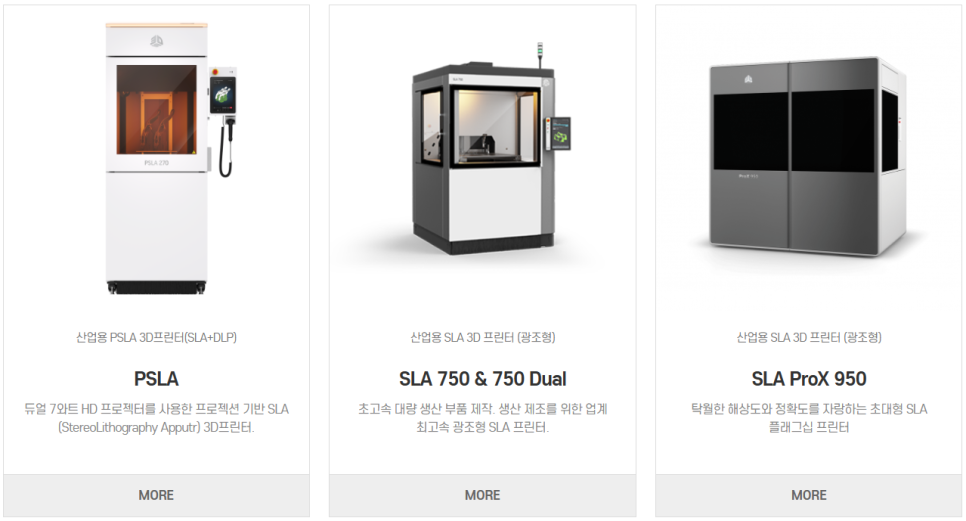

정밀주조를 위한
SLA 3D프린터 및 Quickcast
| ❗ 강도 높고 안정적인 패턴 제작 | ❗ 복잡한 설계 피처를 더욱 쉽게 제작 | ❗ 리드 타임 단축 |
 |
 |
 |
| 3D Systems의 3D 프린팅 주조 패턴은 제작 과정에서 부품을 지지할 수 있을 정도로 강도가 높습니다. 이러한 내구성 패턴도 자체 팽창 과정에서 붕괴될 수 있지만 독자적인 소재와 설계 덕분에 완전한 배출이 가능합니다. | 설계 자유도와 경제성이 높기 때문에 매우 복잡한 주조 패턴도 제작할 수 있습니다. 또한 항공우주 부품 설계자들은 구성품 통합으로 중량을 줄이고 조립 비용을 절감할 수 있습니다. | 주조 패턴에 사출 성형 도구를 사용하는 시간과 비용을 제거합니다. 3D Systems는 주조 패턴을 제작하는 데 도구가 필요 없기 때문에 항공우주 구성품 제조에 필요한 패턴을 더욱 빠르게 만들 수 있습니다. 다양한 사례에서 알 수 있듯이 CAD 모델에서 최종 주조 부품을 소량 생산할 때까지 48시간이면 충분합니다. |
SLA 3D프린터란 무엇인가요?
광경화성 수지를 UV레이저로 경화시키는 방식의 3D프린터로, 최고의 정밀도와 표면조도를 자랑합니다.
SLA 프린터는 3D systems사가 최초로 개발한 3D프린터 방식으로, 정밀하고 매끄러운 투명 혹은 흰색의 플라스틱 제품을 출력합니다.
Quickcast™ 패턴이란? , Quickcast™패턴의 특징
** Quickcast는 3D systems사의 등록상표 입니다.

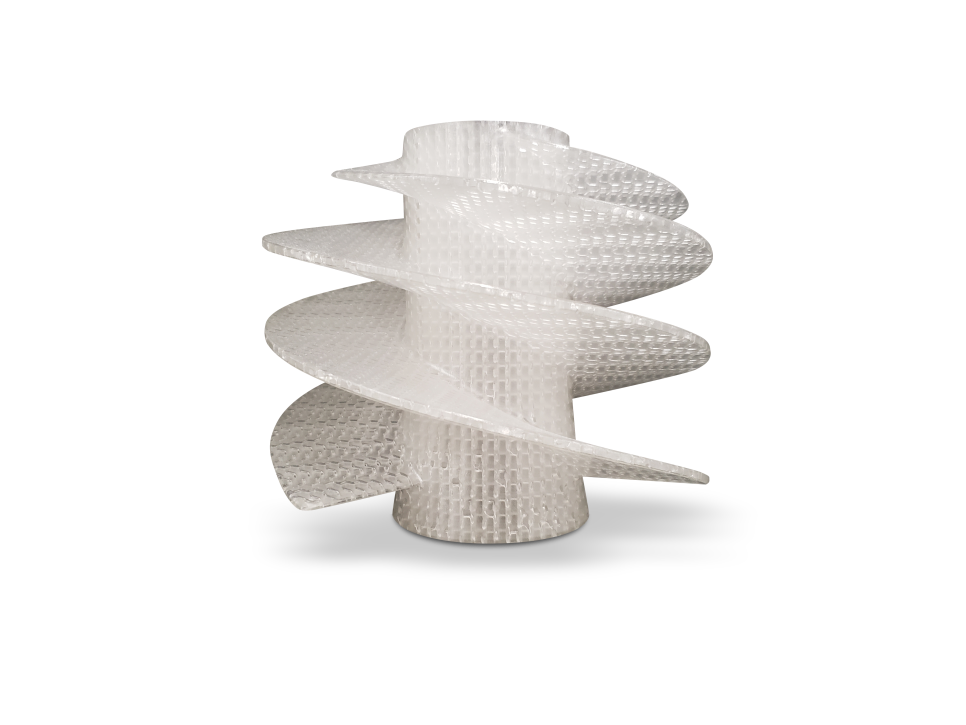

SLA 3D프린터로 왁스 패턴대신 사용할 수 있는 내부 중공 구조로, 대부분 속이 빈 빌드 스타일 패턴 출력물을 의미합니다.
(80% 빈공간)

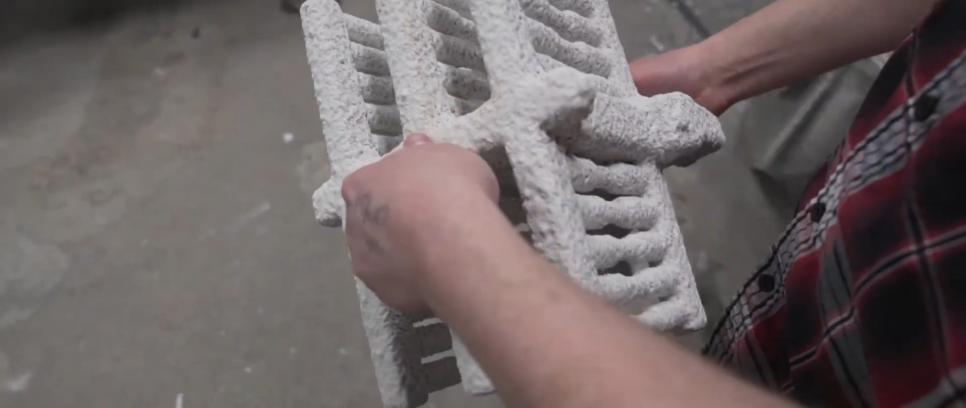

▶ 오토클레이브 및 번아웃 단계 동안 패턴이 안쪽으로 붕괴되도록하여 팽창력에 의한 쉘의 균형/파손 방지
▶ 대부분 속이 빈 빌드스타일은 또한 번아웃에 필요한 재료의 양을 줄임
▶ 배송 및 보관을 위해 견고하고 안정적인 구모 및 물성치
▶ 완전히 채운 출력물 대비 적은 소재 사용 및 빠른 출력 시간

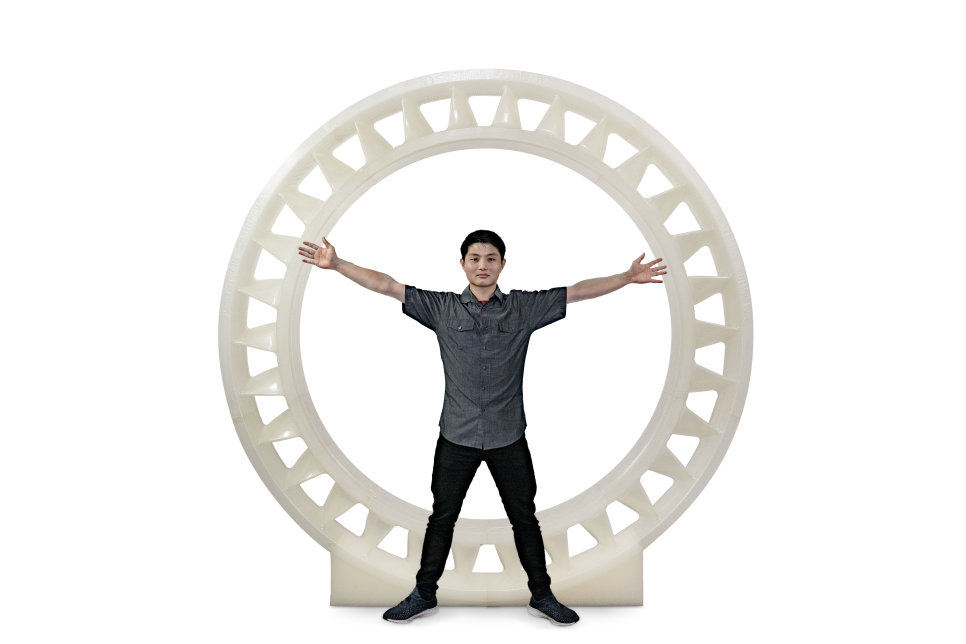

| 경량 및 복잡한 구조 | 대형패턴 | 로봇 자동화로 쉽게 처리 |
 |
 |
 |
Quickcast용 소재는 어떤 걸 사용하나요?
Accura Fidelity 소재
정밀 주조 패턴 안정성 및 클린 번아웃 적용
Accura® Fidelity™로 인쇄된 QuickCast® 정밀 주조 패턴은 주조 수율을 향상시킵니다.
다양한 주조 가능 금속에 적합하도록 설계된 이 안티몬 무함유 저점도 클린 번 수지는 티타늄 합금에 적합합니다.
Accura Fidelity는 최첨단 소프트웨어와 결합하여 업계를 선도하는 QuickCast 공정을 통해 크고 가벼우며 취급하기 쉬운 캐스팅 패턴을 빠르게 생성합니다. 매우 낮은 점도, 안티몬이 없는 광조형(SLA) 수지를 사용하여 높은 수율의 투자 주조 패턴을 제조합니다.
 |
|
